意匠性に優れ、目的や用途に応じて規格寸法仕様の建物から自由度の高いオーダーメイド仕様の建物まで、フレキシブルに対応可能なシステム建築です。
大型倉庫・工場・店舗等におすすめシステム建築のご提案
柱のない大規模な空間をつくりたいが、
在来工法では竣工までに時間がかかりすぎる。
在来工法より建築コストを下げられないか。
「システム建築 S-Wide」が解決します!!
柱のない大規模な空間をつくりたいが、
在来工法では竣工までに時間がかかりすぎる。
在来工法より建築コストを下げられないか。
システム建築とは、規格化された部材と建築工法を用いた建物であり、在来工法より安く・早く建てることが可能です。規模により部材の寸法や形状、配置などがあらかじめ決められており、この規模でこの部材を使うのであればこの配置、とルール化されているため、短い設計期間・工事期間で建設できます。
工期の短縮化以外にも建設コストの圧縮などのメリットがあり、安定した品質も実現できる建築方法です。
特に、納期やコスト削減が重視される、工場や倉庫・大型店舗・スポーツ施設などにも適しています。

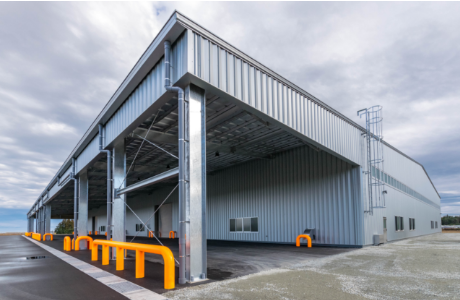

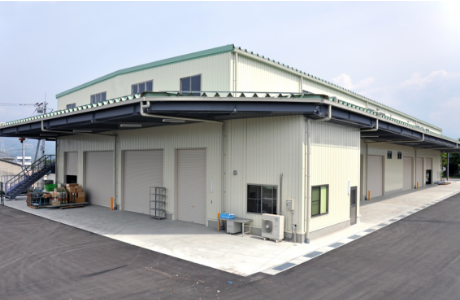

システムハウスR&Cがおすすめする「システム建築 S-Wide」シリーズの商品ラインナップです。
大規模・中規模・小規模のサイズ展開に対応しております。
意匠性に優れ、目的や用途に応じて規格寸法仕様の建物から自由度の高いオーダーメイド仕様の建物まで、フレキシブルに対応可能なシステム建築です。

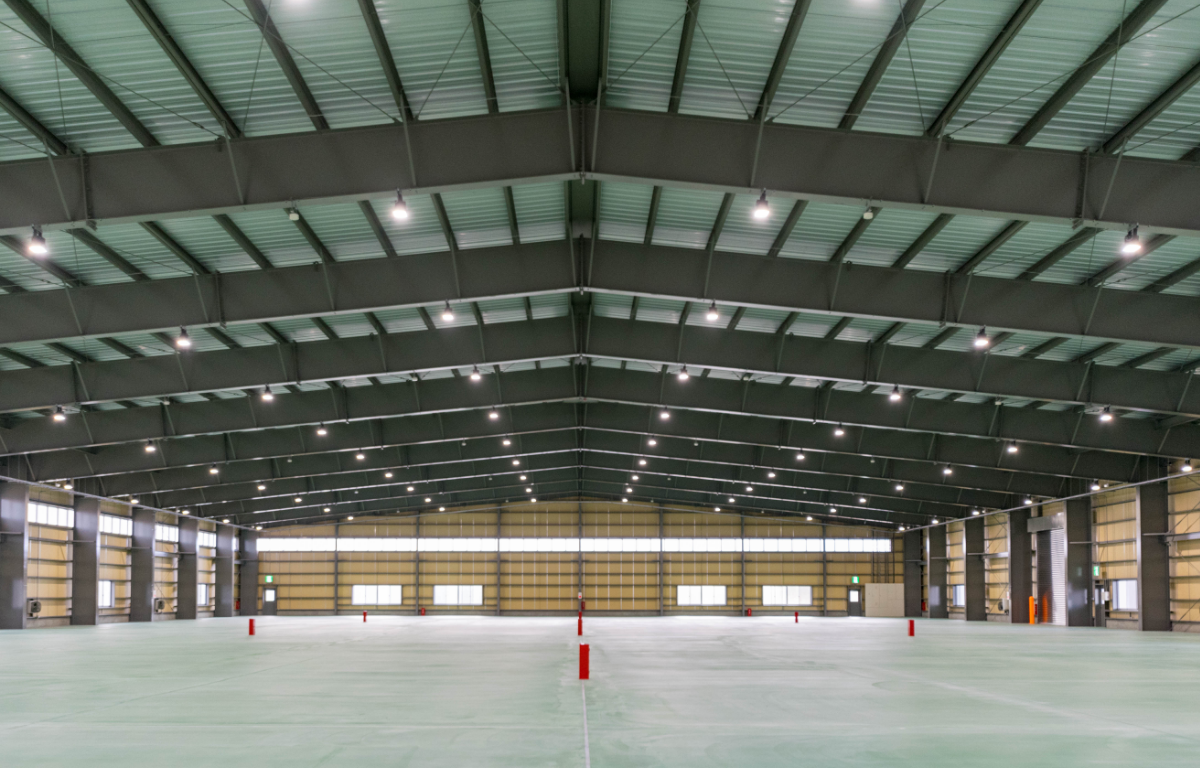

超高層ビルや橋梁で用いる高張力材を採用することで最大無柱スパン60m、中間柱有りで最大120mの大空間を実現しました。

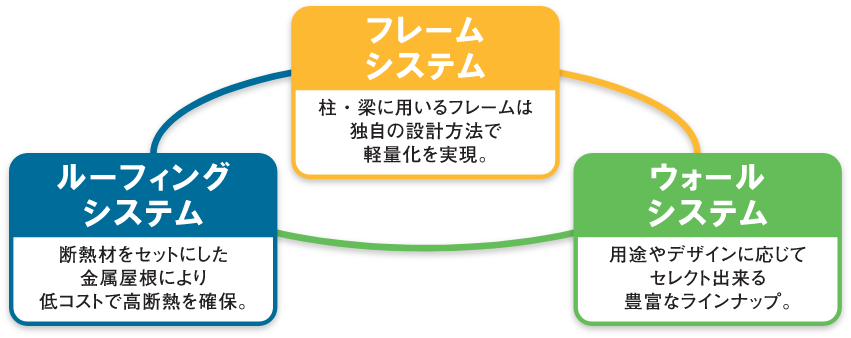

物件毎に応力に応じた最適断面を設定。屋根と母屋がフレームと一体化した合理的な構造を採用したことで低コストを実現。また、エンドプレートによる現場接合方式や部材点数を最小限に抑えたことで工事のスピードアップと同時に確かな施工精度向上も実現しました。
工場や倉庫、スポーツ施設や店舗に至るまで大スパンの低層建築に対応。
フレキシブルに応えるオーダーメイド感覚のシステム建築です。
屋根パネル(SSルーフ)+Yマット(表皮材つきグラスウールマット)は、折版+結露防止用裏貼り材の費用とほぼ同等の低コストで、ALC100mmの約2倍にもあたる高い断熱性能を有します。
S-Wide Yの構法は、国が指定する最高峰の建築技術の評価機関である「(財)日本建築センター」から建物全体を対象とする一般評定を取得した「安全・安心」な建物です。
溶接軽量H形鋼採用による大空間を実現
柱溶接・梁の主要部材に溶接軽量H形鋼を採用。この鋼材は、一般的なロールH形鋼に対して軽量でありながら、約1.38倍の材料強度を有しています。この優れた材料と合理的な構造設計により、建物の軽量化と基礎の簡素化を実現、さらに無柱大空間・2階建を可能にしています。
※積雪等各種条件により、ロールH形鋼を使用する場合もございます。

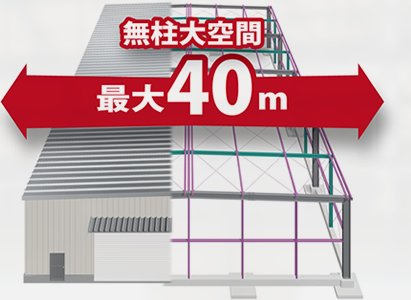

最大無柱スパン40mを実現します。室内を自由にレイアウトできるので、将来的な間取りの変更にも対応しやすいのが特長です。中間柱を設けることでさらにロングスパンにも対応可能です(最大60m)
※一般地:積雪30cm、柱高さ6m、桁間隔5mの場合
規格部材を用いたシステム化により在来工法に比べて約15〜20%の工期短縮が可能になります。
※建物の仕様によります。
建物サイズや積雪条件に合わせて2種類のフレーム形式を選択することで効果的な軽量化を実現。また、溶接軽量H形鋼を採用することで経済設計と基礎の簡素化を実現します。
◆妻スパン対応表
※風速34m/s、柱高6m、桁6mの場合(使用により異なります)
区分 | 積雪 | フルウェブタイプ | トラスタイプ |
---|---|---|---|
一般地 | 30cm | 10m〜25m | 25m〜40m |
80cm | 10m〜19m | 19m〜28m | |
多雪地 | 120cm | ー | 10m〜20m |
150cm | ー | 10m〜1c8m |
軽量鉄骨の採用、設計の合理化により建物を軽量化することで基礎の簡素化したことと、工期短縮による現場経費の削減により、コストダウンを実現します。

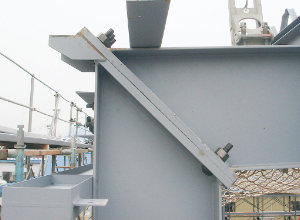

柱と梁の接合部分は独自の「斜めエンドプレート接合(構造評定)」により、在来工法に比べて高い剛性と耐久性を実現。また、部材の省資材化により、施工の合理化と工期短縮を実現します。

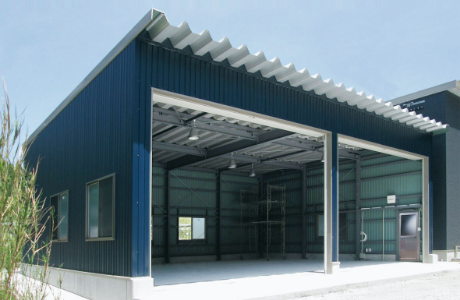

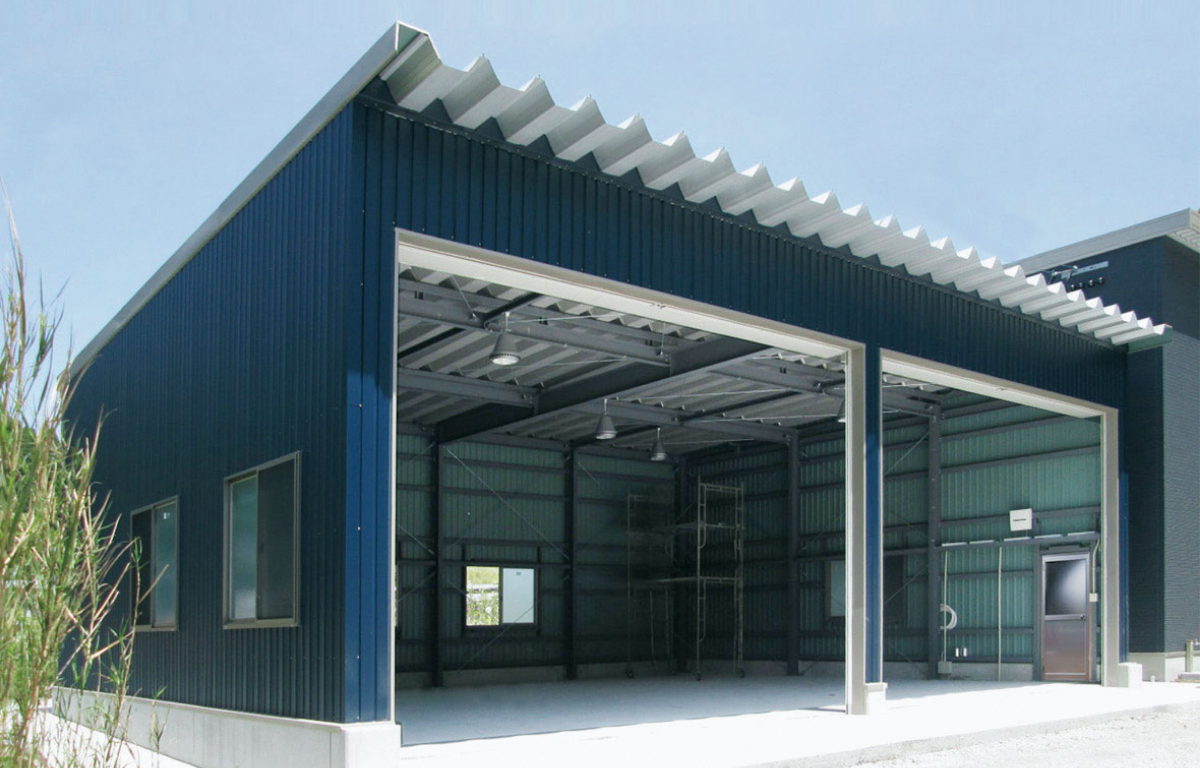

倉庫・ガレージ・作業場・資材置き場などに最適
サビに強い

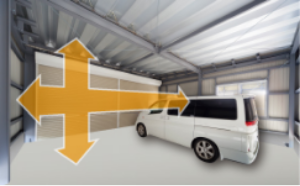

中柱なしの広々スペース

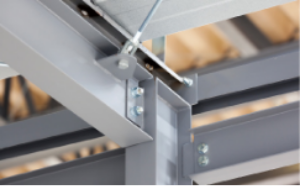

精度の高い工業化製品
部材の規格化で簡単組立、工期短縮

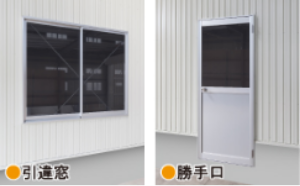

場所や用途に合わせて選べる豊富なオプション

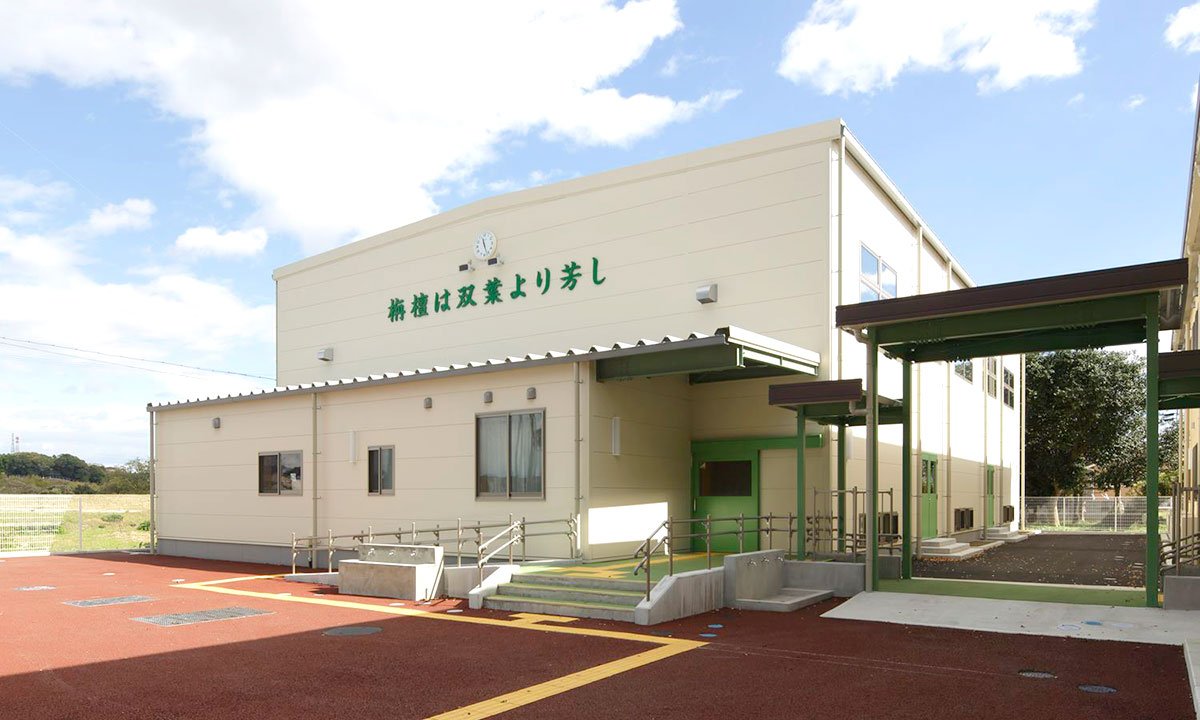

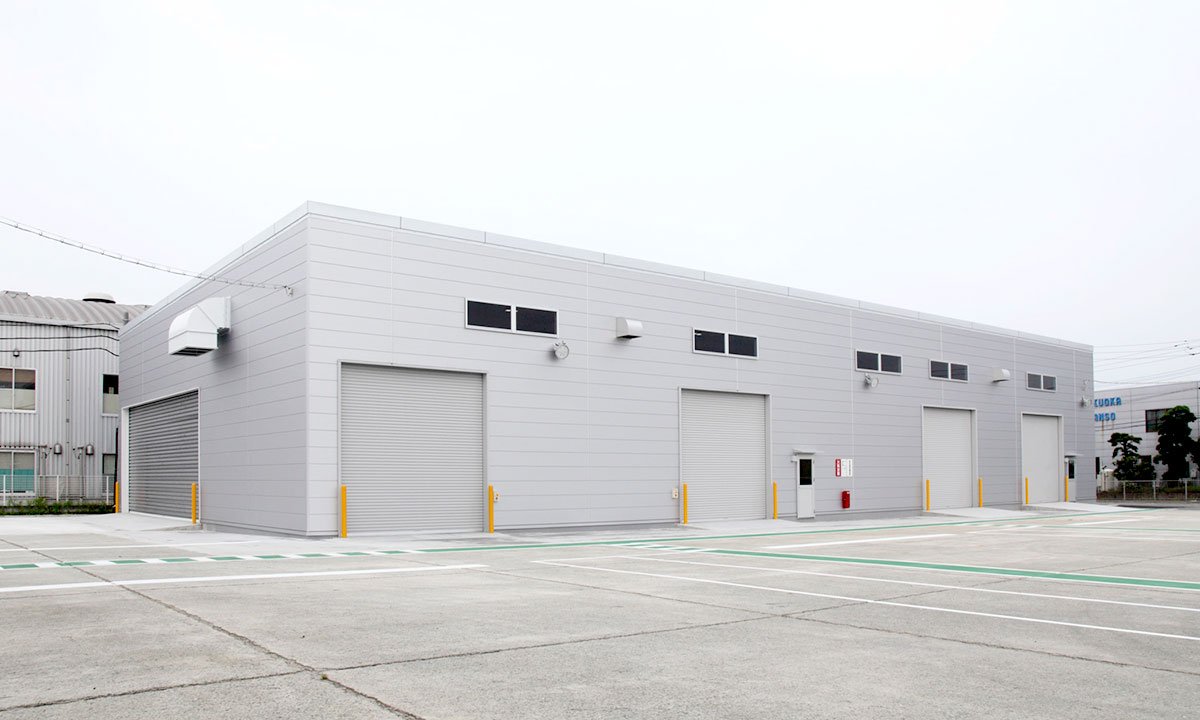

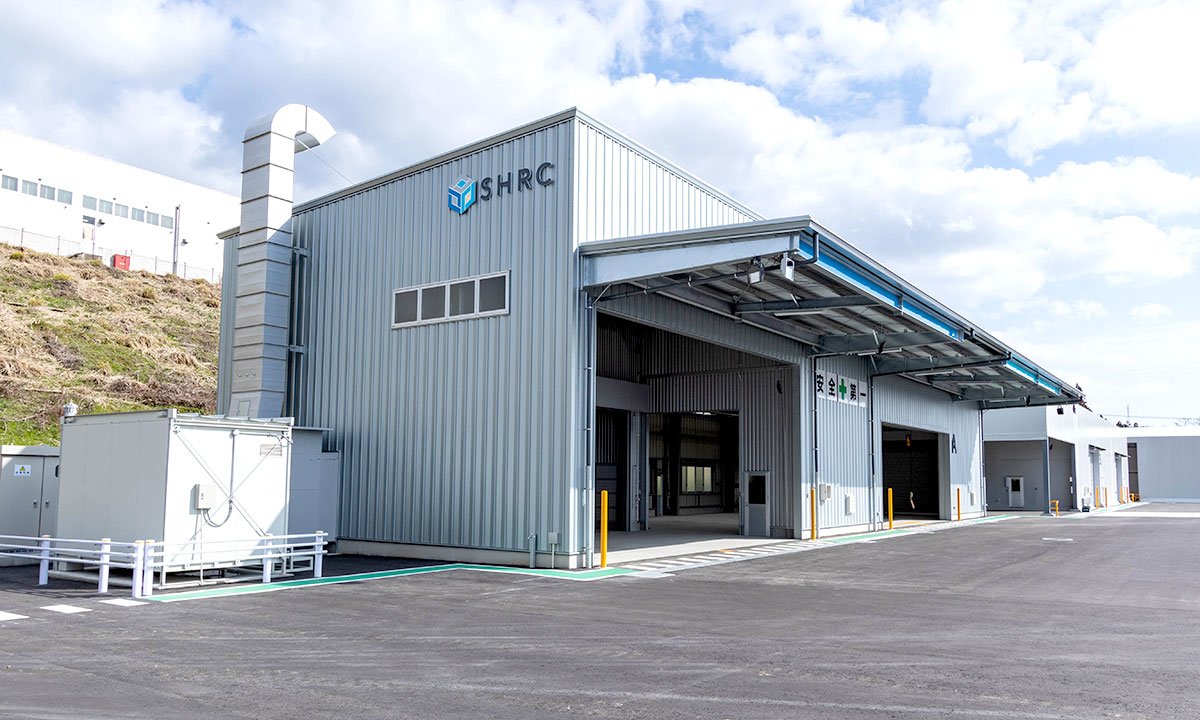

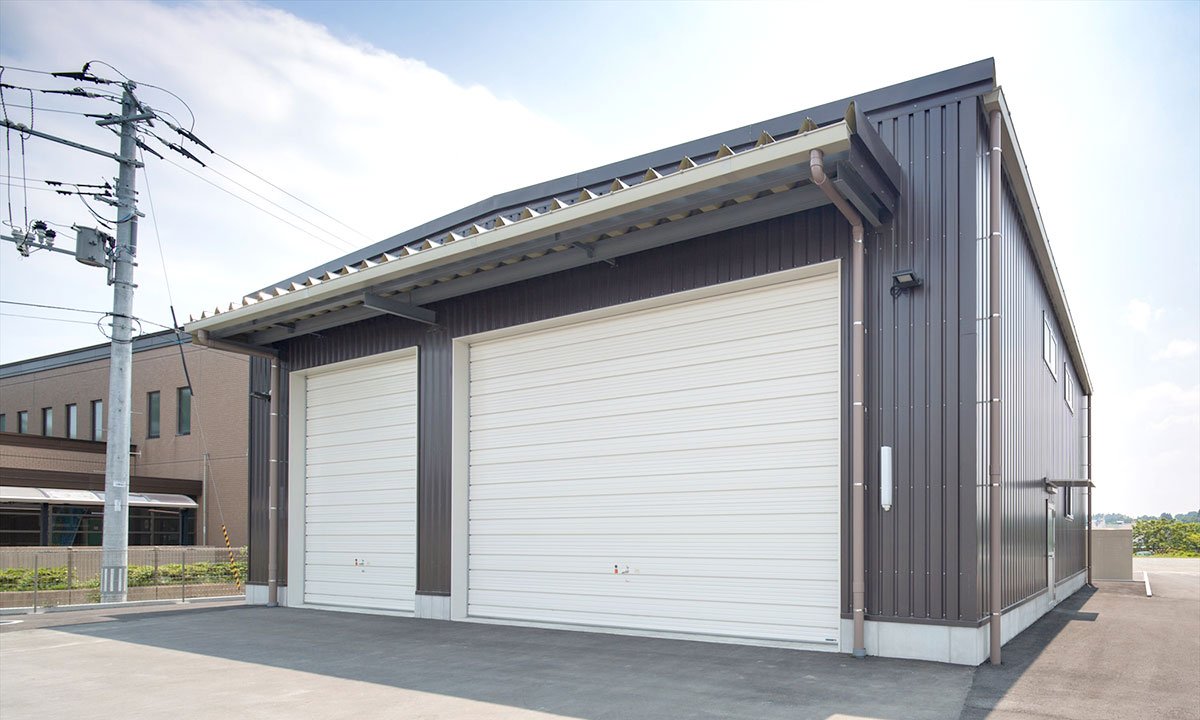

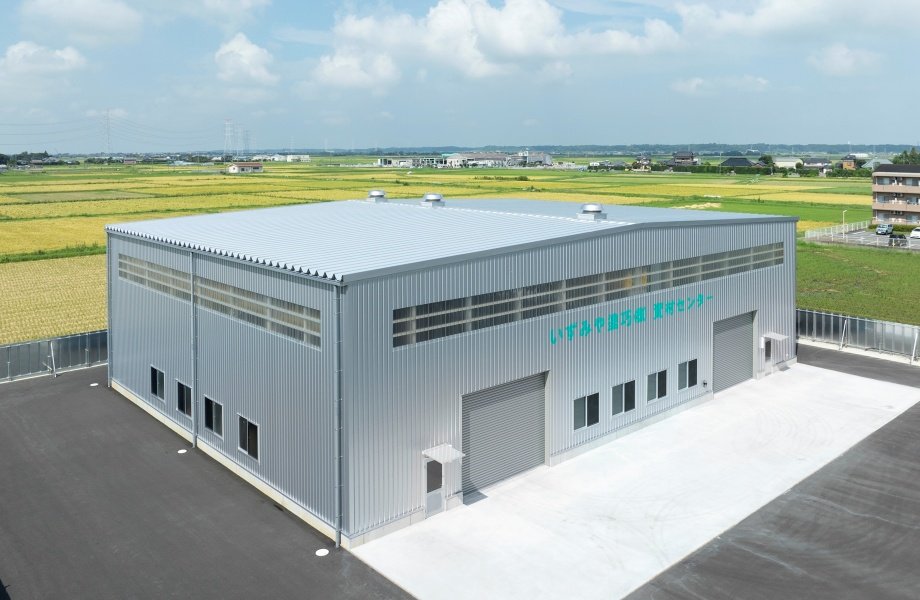

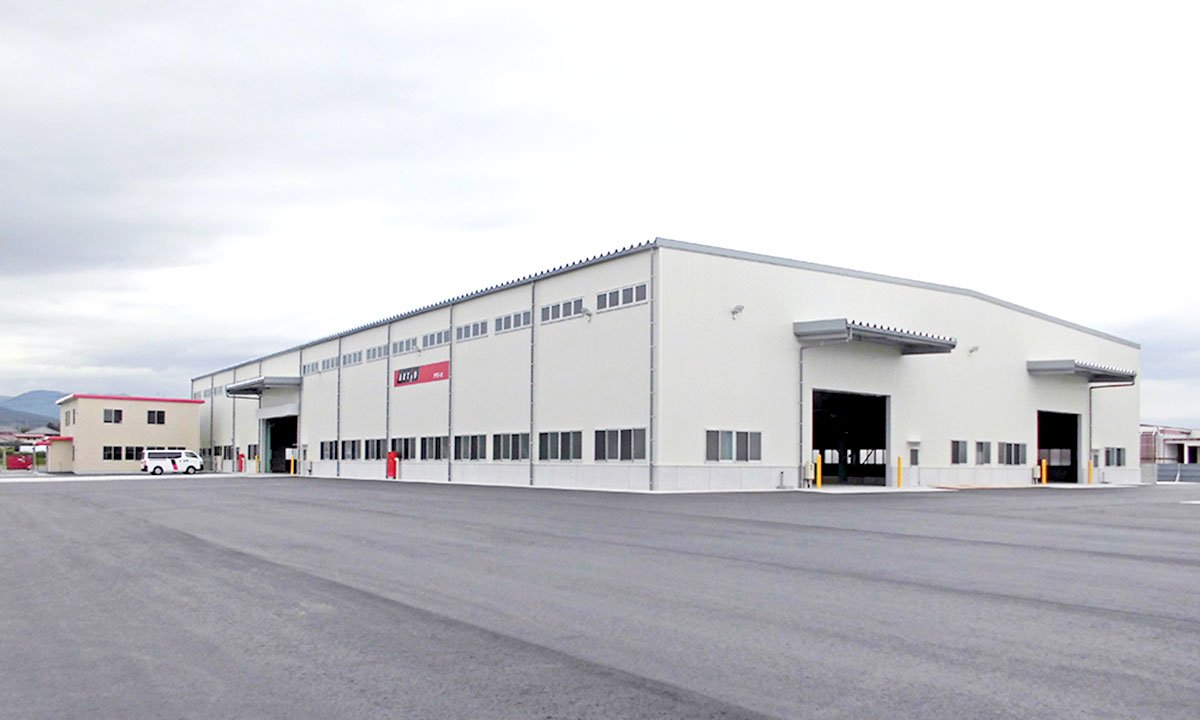

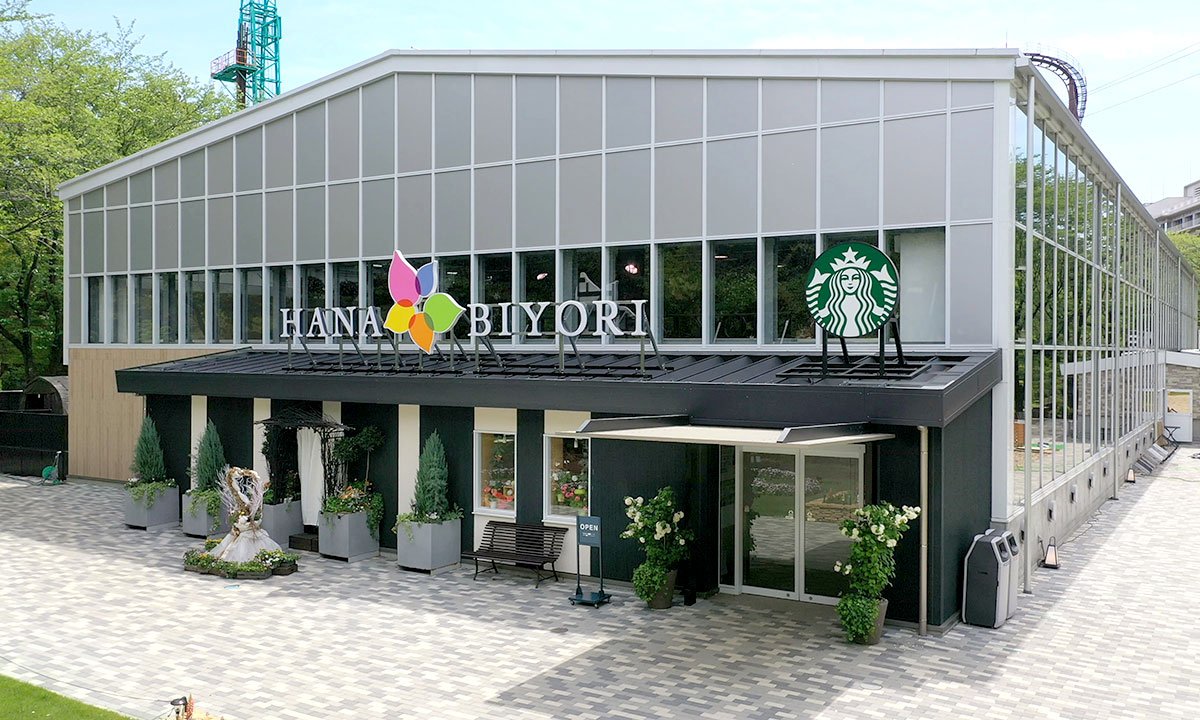

S-Wideの商品を利用した最新の施工事例をご紹介いたします。
