ユニットハウス

FLEX-α[フレックスα]

構造評定取得の環境適応型システムユニットハウス

  • レンタル商品
  • 事務所
  • 厚生棟
  • 店舗
  • 宿舎

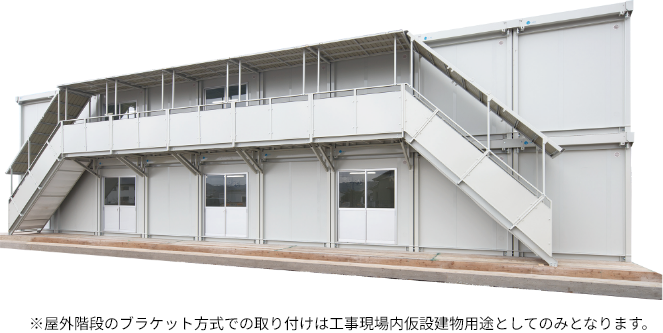

レンタル FLEX-α[フレックスα]

様々な条件&環境下で、適応力+αを発揮 INTRODUCTION

短納期・狭小地・低予算など、様々な条件・環境に即対応可能なシステムユニットハウス FLEX-α。構造評定を取得し、建築確認申請がスムーズ。運搬もしやすく、コストも抑えることができます。また3階建を可能にしたことで、都市部の狭小地にも適応。わずかなスペースを有効活用できます。寒冷積雪地などの過酷な環境においても、快適な室内環境をサポートする仕様となっています。システムユニットハウス FLEX-αは、様々な条件・環境下に適応し、さらなる+αをご提供します。

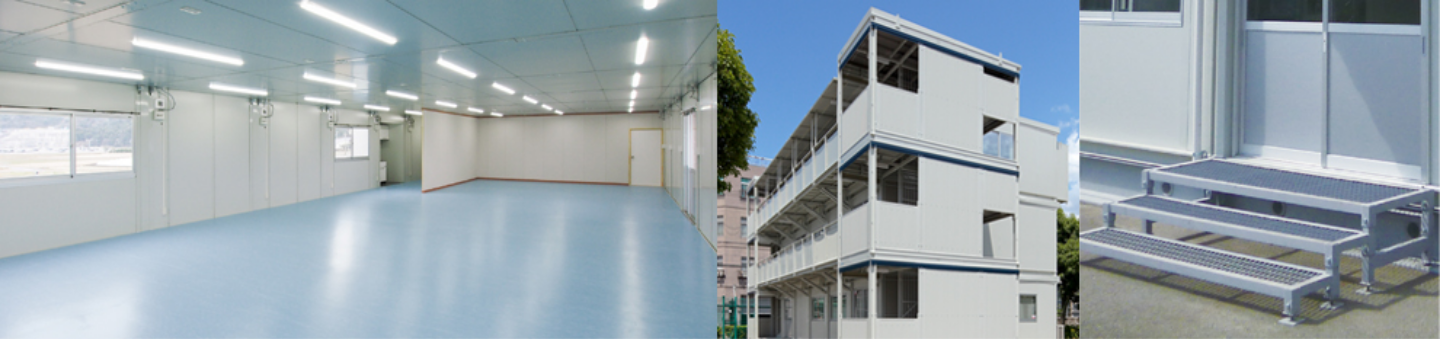

施工イメージ写真

※ 3階建は工事用仮設建物としてのみご利用いただけます。(レンタル専用)

圧倒的な短工期 MERIT

01

施工が早い

組立てが簡単で施工が早く、現場施工は最短で1日。

ボックスのまま運搬し、積み木のように組上げる他、折りたたんで運んで現地で組み立てることも可能です。また設置の際、屋根の上での作業が不要なので、安全に施工が行えます。

組立工期 最短1日
02

申請が早い

構造評定を取得。建築確認申請業務がスムーズです。

従来は建築確認申請に時間がかかり、また無駄な時間や経費がかかることも少なくありませんでした。FLEX-αは一般財団法人日本建築センターの構造評定を取得し、建築確認申請業務の時間を短縮。煩雑な手続きや申請を行うことなく、すぐに施工を開始することができます。
※構造評定の取得は2階建までとなります。

構造評定取得済で工期短縮
03

運搬が早い

大型トラックでα30は5棟分、α40は4棟分を運搬可能です。

ユニットを折りたたんでコンパクトにすることができるため、1台の大型トラックに、α30なら5棟分、α40なら4棟分をまとめて積載することができます。クレーン車が1台あれば、複数のユニットを効率よく運搬することができます。運搬に必要なトラックを抑えることができるので、かさみがちな運搬コストを安価に抑えることが可能です。
※写真はα30になります。

ユニットとアタッチメントをまとめて大型トラックへ積載可能。

作業安全性が向上 MERIT

施工時の安全に配慮

屋根上作業がなく、安全に施工できます。

連棟カバーを地上で取り付ける仕様なので、屋根に登っての取り付け作業や、親綱を使用するような高所作業が不要に。連結作業はすべて屋内側から行いますので、安全に作業を行うことができます。
※元請施工業者様の管理体制によっては親綱の施工が必要となる場合があります。 ※3階建ての場合は親鋼支柱、親鋼が必要となります。

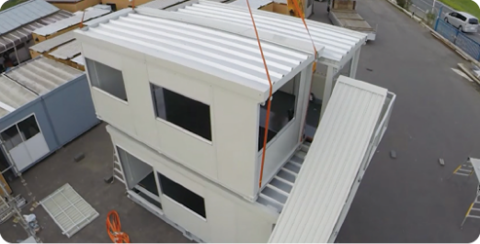

施工時写真

優れた利便性 MERIT

引き渡し後、即使用可能

リモコン付LED照明完備。トイレやキッチン、
温水洗浄便座などのアタッチメントも充実。

1棟あたり3灯(α40の場合は4灯)のリモコン付LED照明を使用。低電力ながら従来の照明器具と変わらない十分な明るさを確保します。アタッチメントには温水洗浄便座付トイレ、キッチン、キャビンなどもご用意しているので、引き渡し後すぐに使用可能です。

外観イメージ写真

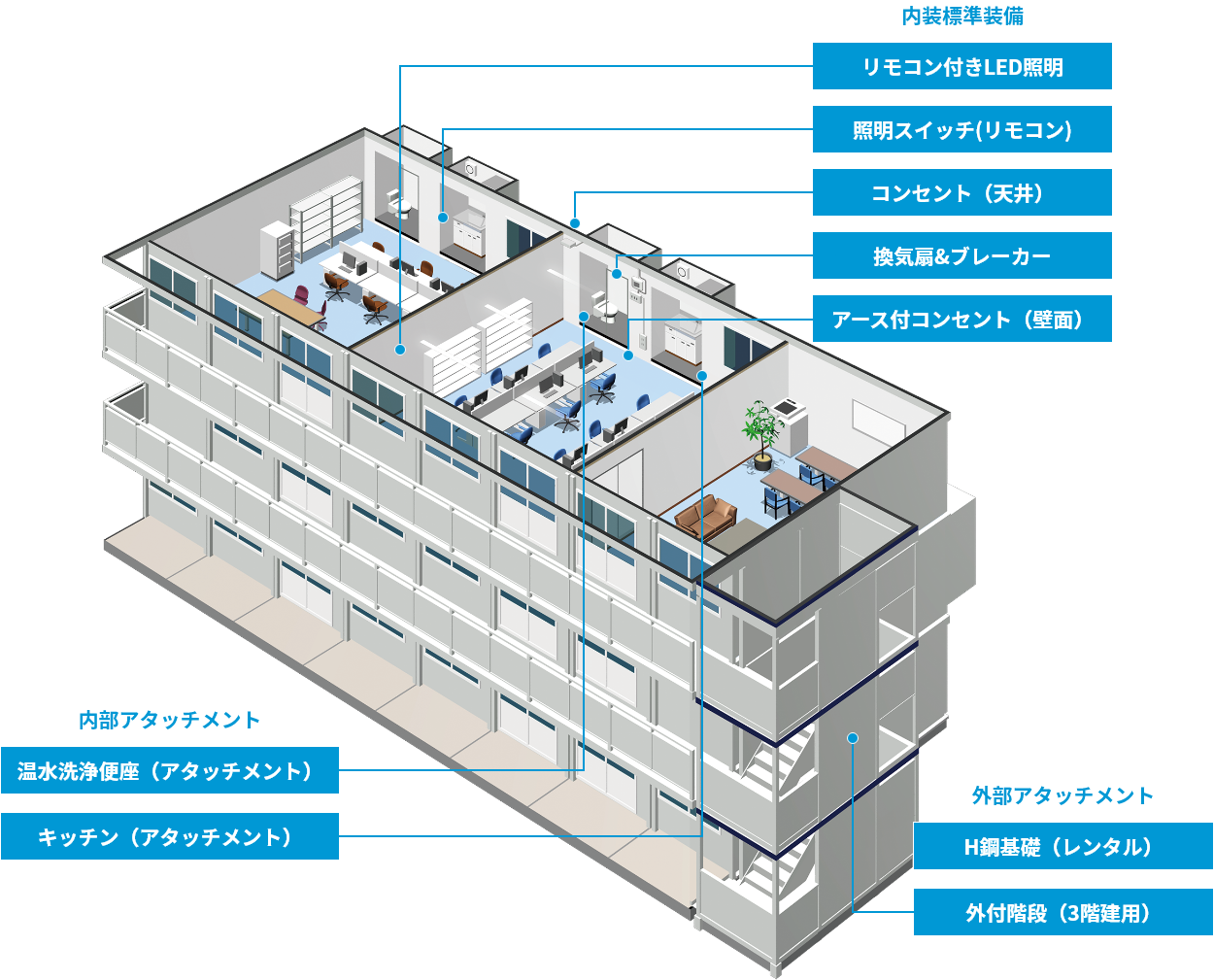

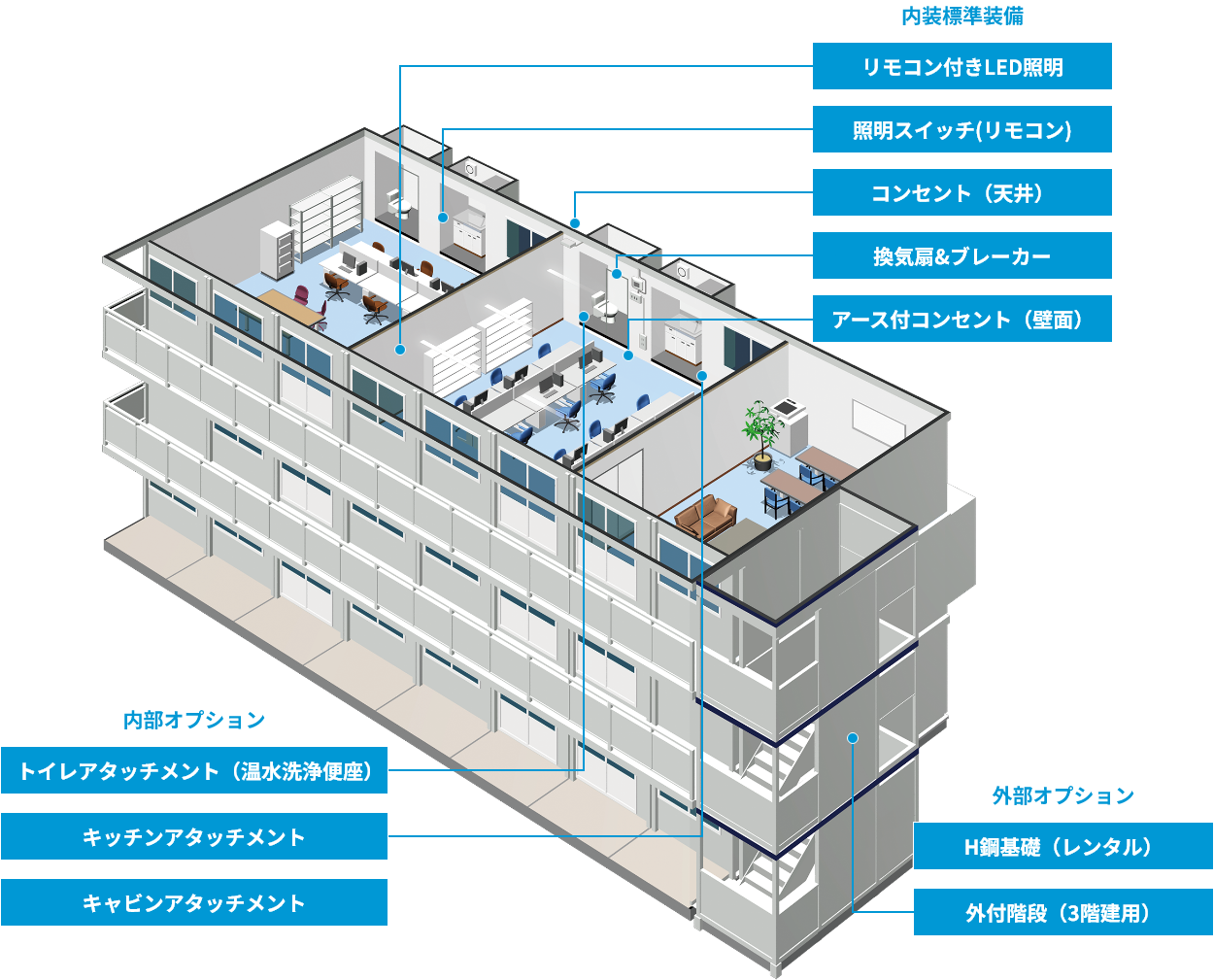

内装標準装備・内部アタッチメント・外部アタッチメント図解 リモコン付きLED照明 照明スイッチ(リモコン) コンセント(天井) 換気扇&ブレーカー アース付コンセント(壁面) 温水洗浄便座(アタッチメント) キッチン(アタッチメント) H鋼基礎(レンタル) 外付階段(3階建用)

※ 3階建は工事用仮設建物としてのみご利用いただけます。(レンタル専用)

内装標準装備

リモコン付きLED照明
リモコン付きLED照明
照明スイッチ(リモコン)
照明スイッチ(リモコン)
コンセント(天井)
コンセント(天井)
換気扇&ブレーカー
換気扇&ブレーカー
アース付コンセント(壁面)
アース付コンセント(壁面)

外部アタッチメント

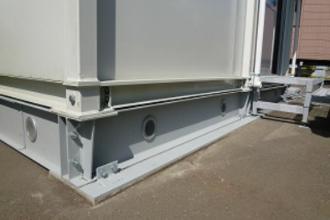

H鋼基礎(レンタル)

H鋼基礎(レンタル)

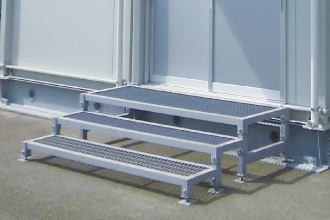

ステップ(レンタル)

ステップ(レンタル)

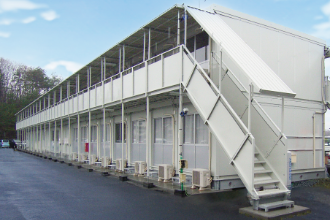

外付階段(2階建用)

外付階段(2階建用)

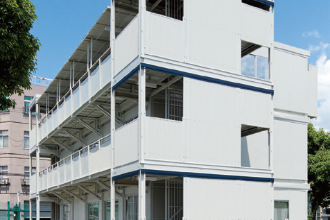

外付階段(3階建用)

外付階段(3階建用)

内部アタッチメント

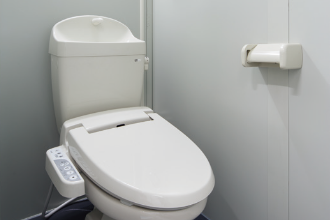

温水洗浄便座(アタッチメント)

温水洗浄便座(アタッチメント)

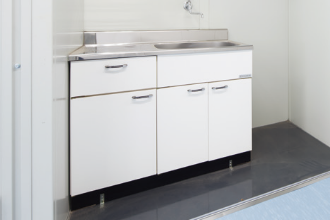

キッチン(アタッチメント)

キッチン(アタッチメント)

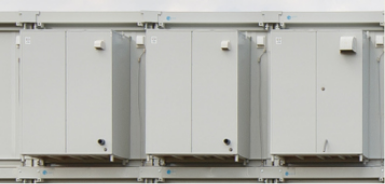

外部にせり出すように取り付けるアタッチメント。面積を有効活用できます。※長辺方向へのアタッチメント 連続設置はできません。

外部にせり出すように取り付けるアタッチメント

様々な環境に対応 MERIT

3階建が可能で、狭小地にも対応

3階建まで可能なユニットハウス。
スペースの少ない都市部の現場に最適。

一般のユニットハウスの多くは2階建対応までがほとんど。FLEX-αは最大3階建まで対応が可能。都市部の狭小地の現場などでも、スペースを有効に活用することが可能になります。
※3階建は工事用仮設建物としてのみご利用いただけます。(レンタル専用)

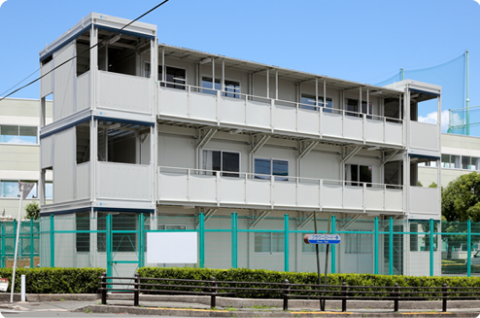

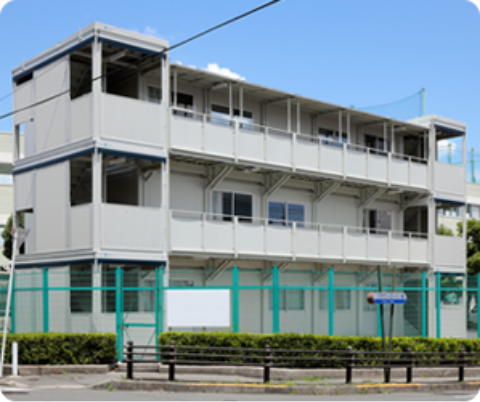

外観イメージ

積雪寒冷地にも対応

積雪90cmまでOK。
断熱に優れ、複層ガラス窓で結露も防ぎます。

90cmまでの積雪に耐える頑丈な設計で、積雪寒冷地での使用にも対応しています。天井にはグラスウール、壁にはスチレンフォームが入っており断熱効果も抜群。窓にはペアガラスを標準装備し、断熱性がさらにアップ。気になる結露も防ぎます。
※FLEX-αに採用されているガラス窓は、YKK AP株式会社の製品です。

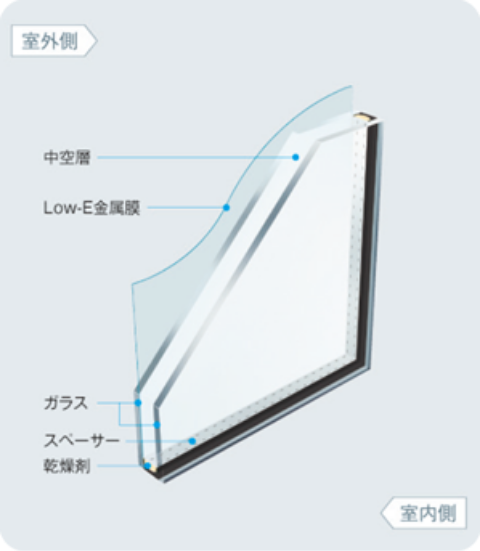

複層ガラス 構造イメージ図

環境に配慮したエコ商品

ユニットハウスは組立、解体時にほとんど廃材が出ず、 繰り返し何度も使えるリユース可能なエコ商品です。

平面図 PLAN VIEW

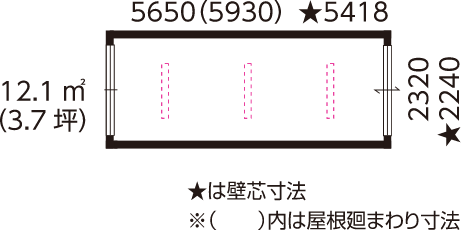

α30

α30 平面図

●軒 高(α30):2710
    (α40):2760
●天井高   :2373
          LED灯具

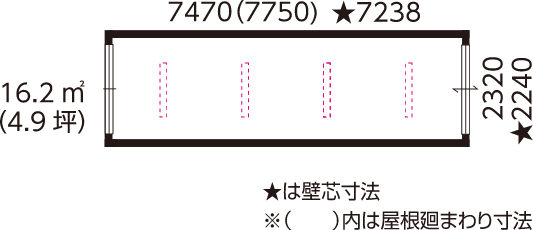

α40

α40 平面図

矩計図 SECTIONAL DETAIL

矩計図

標準仕様表 SPEC

  FLEX-α
フレーミング   鋼製フレーム
  耐水カラー合板 t=12
屋 根   ルーフデッキ(ガルバリウム鋼板) t=0.5
外壁パネル カラー鋼板 t=0.35
芯材 ポリスチレンフォーム t=40
カラー鋼板 t=0.35
建具 出入口 アルミサッシ引違い
アルミサッシ引違い(ペアガラス)
天井パネル 片面カラー鋼板接着合板
t=4+0.27(グラスウールt=50)
照明 LED照明(FLR40形2灯相当品)α30:3ケ所 α40:4ケ所 リモコン付
コンセント 壁面 2口×1ヶ所
天井面 1口×6ヶ所
設備 換気扇・給気用ガラリ(レジスター付)
積雪 90㎝まで

ユニットハウス用レンタル間仕切 SF-WALL SF-WALL

環境への行き届いた配慮、
SF-WALLは建設廃棄物の発生を抑制するエコロジー商品です。

廃材処理の省力化を実現したリユースシステム

「解体時に出る廃材を少なくする」ことをコンセプトに開発したレンタル用間仕切です。従来は廃材となっていた間仕切のリユースを可能にすることで、現場での廃材処理の省力化を実現しました。

簡単、スピーディーな施工が可能

パネル下部にアジャスターボルトを取り付け押し上げて固定するため何回でも繰り返し使用でき、間仕切の変更も簡単に行えます。

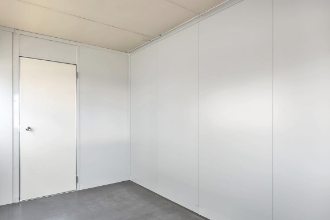

SF-WALL 内観イメージ
間仕切りパネル図解
面材 カラー鋼板 t=0.35(表裏共)
芯材 ポリウレタンフォーム
間仕切パネル 厚さ(t) 巾(W) 高さ(H)
壁パネル 40mm 800mm
600mm
460mm
400mm
2,316.5mm
片開き戸 40mm 800mm 2,316.5mm
