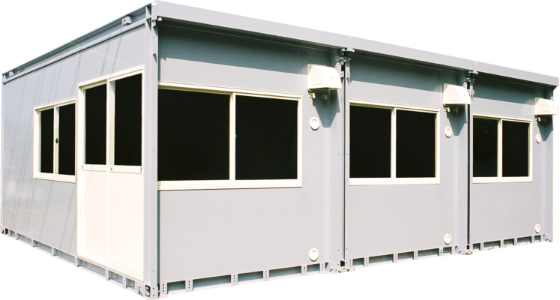

ユニットハウス

FLEX-H/FLEX-R40

工事用仮設建物専用 単体・連結タイプ

  • レンタル商品
  • 事務所
  • 倉庫
  • 本商品は工事現場内の工事用仮設建物としてのみ使用できます
レンタル FLEX-H/FLEX-R40

FLEX-H 3つのメリット MERIT

01

快適なスペース

柱の出っ張り等がなくデッドスペースゼロ、天井も埋め込み式の蛍光灯を使用しており、圧迫感もなくすっきりとした室内です。天井にはグラスウール、壁にはスチレンフォームが入っており断熱効果も抜群。 外壁パネルは両面カラー鋼板を使用しており、メンテナンスも簡単で内装仕上げも不要です。

快適なスペースイメージ写真
02

フレキシブルなレイアウトと豊富なユーティリティ

FLEX-Hの最大の特長は、横連結、2階建てが自由自在。出入口・窓のレイアウトも自由にできます。換気扇、エアコン用配管スリーブを専用パネルに標準装備。照明は1BOXごとに集中スイッチで一括操作で来ます。アタッチメントはトイレ・キッチン・キャビンの3種類、スペースを有効活用できます。

フレキシブルなレイアウトと豊富なユーティリティイメージ写真
03

組立・分解ラクラク

  • 土台と柱を一体化、組立・分解が容易に出来ます。(組立は1キット2人×0.7H。車両搭載型クレーン等が必要。)
  • 4t車1台で2キット分、10t車1台で最大5キット分運搬可能です。
※上記はH30の場合をめやすとして表記しています。
組立・分解ラクラクイメージ写真

ユニットハウスの単棟2階建は安全上の配慮により施工出来ません。

FLEX-H 平面図 PLAN VIEW

H30

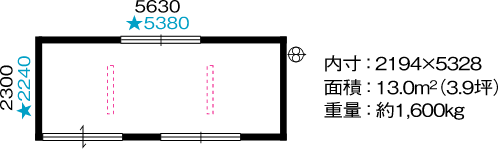

FLEX-H H30 平面図

H40

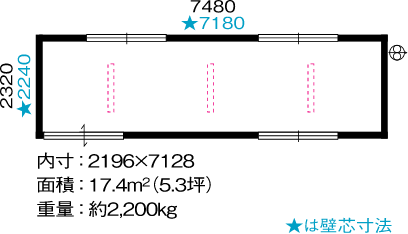

FLEX-H H40 平面図

●軒 高:H30/1F:2700・2F:5400
     H40/1F:2750・2F:5500
●天井高:2380
         蛍光灯(埋込式)

H30 連棟プラン

※建具位置・アタッチメントの追加が可能です。

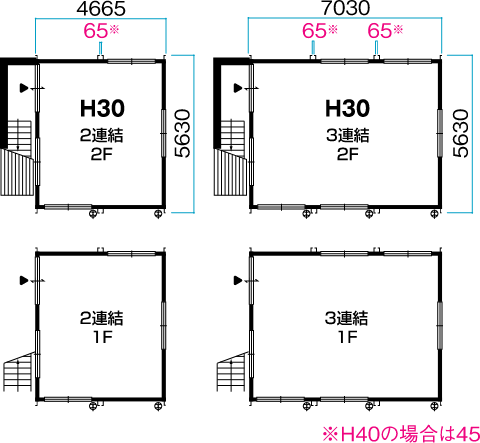

FLEX-H H30 連棟プラン 平面図

FLEX-H 矩計図 SECTIONAL DETAIL

FLEX-H 矩計図

標準仕様表 SPEC

  H30 H40
フレーミング   鋼製フレーム
  耐水カラー合板 t=12
屋 根   ルーフデッキ(ガルバリウム鋼板) t=0.5
壁パネル カラー鋼板 t=0.35
芯材 ポリスチレンフォーム t=40(接着)
カラー鋼板 t=0.35
建具 出入口 アルミサッシ(引違い、片開き)
アルミサッシ引違い・ガラス障子
天井パネル 片面カラー鋼板接着合板
t=4+0.27(グラスウール t=50)
照明 2ヵ所 3ヵ所
40W×2灯:天井埋込み式
コンセント 壁面:2口×1ヶ所
天井面:1口×6ヶ所
設備 換気扇・フード、空調冷媒管用スリーブ(パネルに装備)

FLEX-R40 3つのメリット MERIT

01

快適なスペース

凹凸が少なくスマートですっきりした外観が特長のフレックス。天井にはグラスウール、壁には硬質ポリウレタンとそれぞれ断熱効果の高い素材を使用。室内はデッドスペースがなく蛍光灯も天井埋め込み式で有効にスペースを利用できます。照明や電気設備は建物内に組み込まれていますので内装仕上げも不要です。

快適なスペースイメージ写真
02

LED照明採用と豊富なユーティリティ

FLEX-R40では1棟あたり3灯のLED照明を使用。低電力ながら従来の照明器具と変わらない明るさを確保します。また、換気扇・エアコン用配管スリーブを専用パネルに標準装備。キッチン、トイレ、キャビンなど豊富なアタッチメントをご用意しており、使用目的に合わせ様々なプランニングが簡単に行えます。
さらにレンタル用間仕切との組み合わせにより多彩で自由なレイアウトが可能です。
※露出型LED照明の場合は4ヶ所となります。照明の種類をお選びいただくことは出来ません。

LED照明採用と豊富なユーティリティイメージ写真
03

組立・分解ラクラク

  • ハウス部材のキット化で組立・分解が容易に行えます。(組立は1キット2人×1H。車両搭載型クレーン等が必要。)
  • 4t車1台で3キット分の運搬可能です。
組立・分解ラクラクイメージ写真

FLEX-R40 平面図 PLAN VIEW

R40

FLEX-R40 R40 平面図

●軒 高:1F:2653・2F:5306
●天井高:2398
         蛍光灯(埋込式)

標準仕様表 SPEC

  R40
フレーミング   鋼製フレーム
  耐水カラー合板 t=12
屋 根   ルーフデッキ(ガルバリウム鋼板) t=0.6
壁パネル カラー鋼板 t=0.35
芯材 ポリスチレンフォーム
カラー鋼板 t=0.35
建具 出入口 アルミサッシ引違い
アルミサッシ引違い
天井パネル カラー合板 t=4(グラスウール t=50)
照明 LED照明 天井埋込式(Hf32形高出力器具2灯相当品)×3ヶ所
又は
露出型(FLR40形2灯相当品)×4ヶ所
※照明の種類をお選びいただくことは出来ません。
コンセント 壁面 2口×1ヶ所
天井面 1口×6ヶ所
設備 換気扇・フード、空調冷媒管用スリーブ(パネルに装備)

共通アタッチメント ATTACHMENT

アタッチメント外観
アタッチメント外観
キャビンアタッチメント 200kg
キャビンアタッチメント
200kg
キッチンアタッチメント 230kg
キッチンアタッチメント
230kg
トイレアタッチメント 260kg
トイレアタッチメント
260kg
アタッチメント取付位置
アタッチメント取付位置

ユニットハウス用レンタル間仕切 SF-WALL SF-WALL

環境への行き届いた配慮、
SF-WALLは建設廃棄物の発生を抑制するエコロジー商品です。

廃材処理の省力化を実現したリユースシステム

「解体時に出る廃材を少なくする」ことをコンセプトに開発したレンタル用間仕切です。従来は廃材となっていた間仕切のリユースを可能にすることで、現場での廃材処理の省力化を実現しました。

簡単、スピーディーな施工が可能

パネル下部にアジャスターボルトを取り付け押し上げて固定するため何回でも繰り返し使用でき、間仕切の変更も簡単に行えます。

SF-WALL 内観イメージ
間仕切りパネル図解
面材 カラー鋼板 t=0.35(表裏共)
芯材 ポリウレタンフォーム
間仕切パネル 厚さ(t) 巾(W) 高さ(H)
壁パネル 40mm 800mm
600mm
460mm
400mm
2,316.5mm
片開き戸 40mm 800mm 2,316.5mm
