S-Grid [エスグリッド]
高い設計自由度で、様々な設計プランを実現する
新モジュール建築
- 販売商品
- 事務所
- 厚生棟
- 店舗
- 保育園
![S-Grid [エスグリッド]](img/s_grid_main_image.png)

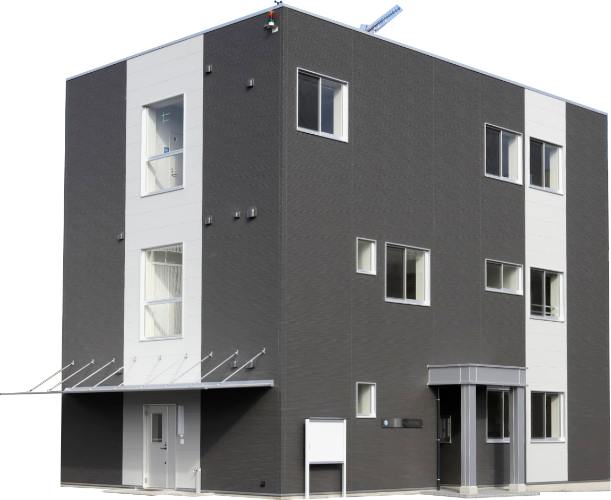

設計プランの自由度が
大幅アップ！
INTRODUCTION
外周柱スパン2mピッチ設計が可能な「S-Grid」は、1間（1820mm）ピッチの当社従来品と比べ、設計プランの自由度が大幅にアップ。
メーターモジュールで設計された在来工法のプランからの変更にも対応します。
S-Gridが優れている
3つの理由
REASON
3階建まで対応可能
3階建までの建築設計にも対応。また2階建+屋上にも対応可能となりました。限られた土地でも、スペースを有効に活用いただけます。
プランの自由度が高い
当社従来商品に比べ、開口部の取り付け位置や数、通路幅の確保など、プランの自由度が大幅にアップ。ユニバーサルデザインにも対応しやすくなりました。
天井が高い、空間が広い
天井は最大2900㎜までの設計が可能です。
また無柱で最大※10m×16m程度の大空間を実現。たくさんの陳列什器を設置する店舗などにも最適です。
※10m×16mは2階建まで。3階建についてはご相談ください。
施工イメージ PHOTO
-

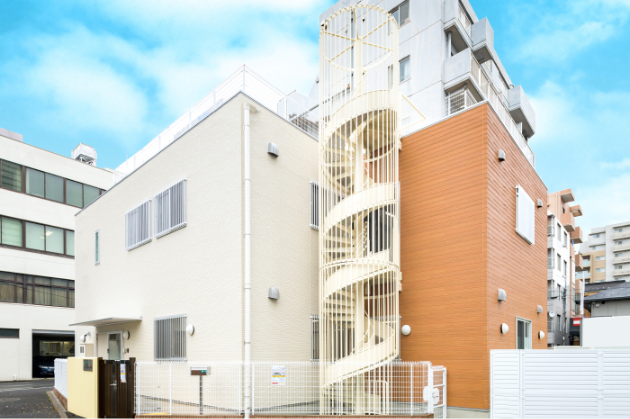

保育園（2階建+屋上）外観 -

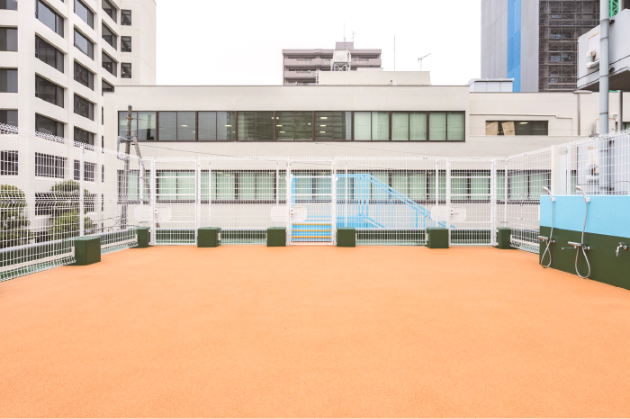

保育園 屋上 -

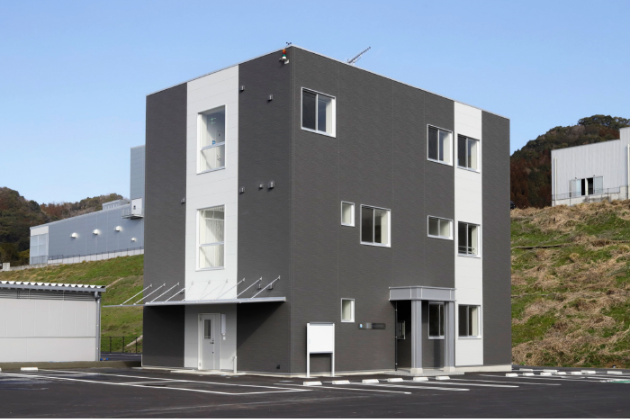

事務所 外観 -

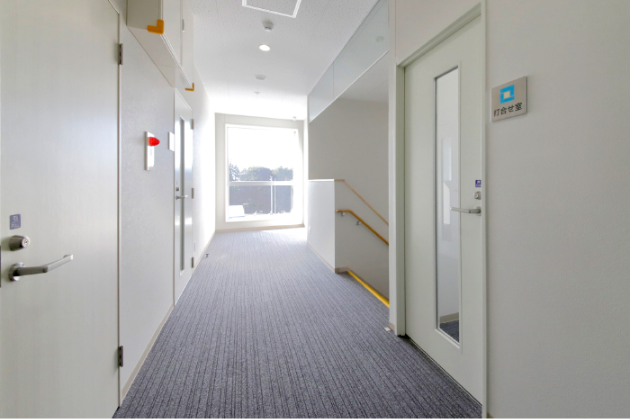

事務所 内観
S-Gridの4つの特長 FEATURE
「2mピッチ設計」だから
設計プランの自由度が大幅にアップ
当社従来商品に比べ、開口部の取り付け位置や数、通路幅の確保など、プランの自由度が大幅にアップ。ユニバーサルデザインにも対応しやすくなりました。
「火に強い」から耐火建築物仕様も選択可能
耐火建築物仕様まで対応可能。防火地域への建築など耐火建築物への要求にも対応可能です。

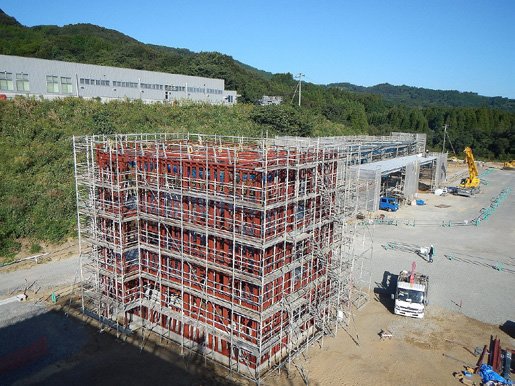

「プレハブ建築」だから建築確認申請、設計や基礎工事などの工程を短縮
自社工場であらかじめ生産されたプレハブ建築のため、建築確認申請、設計、基礎工事などの工程を短縮し、在来重量鉄骨造に比べコストも抑えることができます。
「遮音性に優れる」から
上階の音が響かない静かな空間を実現
床にデッキプレート＋コンクリート床を標準施工し、優れた床遮音性能を実現。静粛性や音漏れ対策が必要な建物などに最適です。
標準仕様表 SPEC
| S-Grid 2階建(耐火建築物) | S-Grid 3階建 | |||
|---|---|---|---|---|
| その他建築物 | 準耐火・耐火建築物 | |||
| フレーミング | 中量鉄骨軸組構造 (柱ロ-100×100×4.5～9使用) |
中量鉄骨軸組構造(柱ロ-100×100×4.5～9使用) | ||
| 柱・梁 | 鋼製軸組 (柱梁：耐火被覆ロックウール吹付 t=25) |
鋼製軸組 (柱：耐火被覆ロックウール吹付 t=25) |
鋼製軸組 (柱梁：耐火被覆ロックウール吹付 t=25) |
|
| 床 | タイルカーペット ： t=6.0 または長尺塩ビシートt=2.0 1F ： 土間コンクリート 2F ： デッキプレート+コンクリート山上 t=50 ※デッキプレート裏面 ロックウール吹付 t=15 |
タイルカーペット：t=6.0 または長尺塩ビシートt=2.0 1F：土間コンクリート 2・3F：合成スラブデッキプレート+コンクリート山上 t=60 |
||
| 屋根 | ルーフデッキ(ガルバリウム鋼板)ハゼ式 H160 t=0.8 裏面：無機質高充填フォーム t=4 ※庇・屋外階段部：ルーフデッキ(ガルバリウム鋼板) 剣先ボルト式 H88 t=0.6 |
ルーフデッキ(ガルバリウム鋼板)ハゼ式 H160 t=0.8 裏面：ポリエチレンフォーム t=4 ※庇・屋外階段部：ルーフデッキ(ガルバリウム鋼板) 剣先ボルト式 H88 t=0.6 |
ルーフデッキ(ガルバリウム鋼板)ハゼ式 H160 t=0.8 裏面：無機質高充填フォーム t=4 ※庇・屋外階段部：ルーフデッキ(ガルバリウム鋼板) 剣先ボルト式 H88 t=0.6 |
|
| 外壁 | 表面 | ALC横貼り t=50(横張) | 窯業系サイディング横貼り t=15(現地貼り) | 窯業系サイディング横貼り t=15(現地貼り) ※耐火建築物の場合は外壁1時間耐火認定仕様 |
| 軸組 | 鋼製軸組 | 鋼製軸組 | ||
| 内壁 | 仕上げ | 石膏ボード t=12.5+ビニールクロス | 石膏ボード t=12.5+ビニールクロス | 石膏ボード t=12.5+ビニールクロス ※1時間イ準耐火建築物の場合は石膏ボード t=12.5二重貼り |
| 外部建具 | 断熱材 | グラスウール t=50･10kg同等品 | グラスウール t=50･10kg同等品 | |
| 出入口 | アルミサッシ | アルミサッシ | ||
| 天井 | 窓 | アルミサッシ | アルミサッシ | |
| 仕上げ | 化粧石膏ボード t=9.5(ジプトーン) | 化粧石膏ボード t=9.5(ジプトーン) | ||
| 断熱材 | グラスウール t=50･10kg同等品 | グラスウール t=50･10kg同等品 | ||
商品比較表 COMPARISON CHART
| 在来重量 | S-Grid | Strong Ace | Build Ace Ⅱ | 備考(▲の概要) | ||
|---|---|---|---|---|---|---|
| 鉄骨 | 重量 | 重量 | 中量※ | 軽量 | ※中量：柱は重量鉄骨を使用 |
|
| 推奨建築面積(1F) | 任意 | 500m²まで | 200m²まで | |||
| 推奨床面積(延床) | 1,000m²まで | 400m²まで | ||||
| 屋根形状 | 任意 | 陸屋根※ | ※寄棟・切妻は特注対応となります。 |
|||
| 階数 | 1F | ○ | ○ | ○ | ○ | |
| 2F | ||||||
| 3F | × | × | ||||
| 最大天井高 | 任意 | 2.9ｍ | 2.5ｍ | |||
| 吹き抜け | 任意 | 内階段程度 | ||||
| 2,3階床デッキプレート＋ コンクリート仕様 |
○ | ○※ | × | ※積雪対応により施工出来ない場合があります。 |
||
| エレベーター | ○ | ○ | ▲※ | × | ※耐火建築物の場合ご相談ください。 |
|
| 耐火建築物 | ○ | ○ | ○ | × | ||
| 準耐火建築物 | ○ | ○ | ○ | ▲※ | ※イ準耐、ロ準耐の１としては設計できません。 |
|
| 最大積雪対応 | 任意 | 1.0m未満 | 1.5m | 0.3m | ※設計条件による |
|
| 最大壁面開口 | 平屋 | 100% | - | 60% | 60% | 面積ではなく壁面の長さによる割合となります。 |
| 2F | 70% | 50% | ||||
| 3F | 60% | - | - | |||
＊S-Grid3階建の場合、トレーラーでの搬入になるため、建設地までの道路に大型車両が進入できることが必要です。
表中の数値はあくまでも目安ですので、詳細はお問い合わせ下さい。
